Kontrollleuchtenanzeige | Kabelbelegung | 8–16 V

Die Kontrollleuchtenanzeige bietet eine präzise Signalisierung wichtiger Fahrzeugzustände. Durch die klare Kabelbelegung und Spannungsanzeige eignet sie sich optimal zur Integration in verschiedene Motorradsysteme.

Hauptfunktionen & Eigenschaften

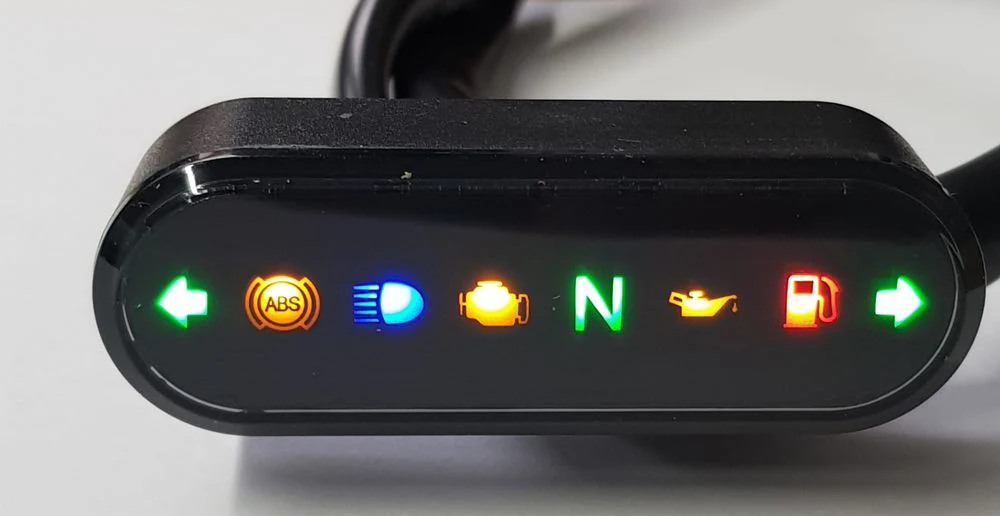

• Klare Darstellung wichtiger Fahrzeugfunktionen

• Einfache Verkabelung durch definierte Kabelbelegung

• Spannungsanzeige von 8 bis 16 V in farbiger Abstufung

• Kompaktes, leichtes Design

Technische Daten

• Kabelbelegung:

  • Lila: Motorkontrollleuchte (–)

  • Grün: Kraftstoff (–)

  • Gelb: Fernlicht (+)

  • Blau: Rechtes Blinkersignal (+)

  • Orange: Linkes Blinkersignal (+)

  • Grün/Rot: ABS-Anzeige (–)

  • Grau: Ölkontrollleuchte (–)

  • Weiß: Neutralstellung Ganganzeige (–)

  • Rot: Stromversorgung (+) 12 V

  • Schwarz: Masse / Minus (–)

• Spannungsanzeige:

  • 8/9 V = Rot

  • 10/11 V = Gelb

  • 12/13 V = Grün

  • 14/15 V = Gelb

  • 16 V = Rot

• Gewicht: ca. 25 g

• Anzeige: 8 V – 16 V
